24DYF3※-E10B※2,24EYF3※-E10B※2,34DYF3※-E10B※2,34EYF3※-E10B※2,电液动换向阀,生产厂家,价格
| 用途 |
| |
| 电液动换向阀由电磁换向阀和液动换向阀组成，电磁换向阀作为先导阀控制液动阀，使主油路液流换向，从而改变执行机构运动方向。电液动换向阀适用于大流量系统，它的先导阀有普通型与低功率两种。 |
|
 |
|
| |
阀芯机能 |
| |
 |
| |

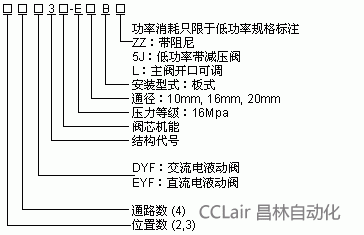

型号说明 |
| |
 |
| |
技术参数 |
| |
通径
mm |
额定压力Mpa |
额定流量
L/min |
使用油温
℃ |
油液粘度
mm2/s |
*低控制压力 Mpa |
主阀控制腔容积cm3 |
换向过程所需容量cm3 |
重量 kg |
先导阀参数 |
PAB
口 |
T口 |
| 普通型 |
低功率型 |
二位 |
三位 |
普通型 |
低功率型
Low Pressure type |
| Y内泄 |
Y外泄 |
a→b |
b→a |
中位→a,b |
b→a
a→b |
二位 |
三位 |
二位 |
三位 |
| 10 |
16 |
6.3 |
16 |
80 |
10～60 |
7～320 |
0.7 |
0.7 |
10 |
5.4 |
5.4 |
5.4 |
5.7 |
6.5 |
7.0 |
5.2 |
6.2 |
见6通径电磁阀 |
| 16 |
16 |
6.3 |
16 |
180 |
10～60 |
7～320 |
0.7 |
0.7 |
15.53 |
6.9 |
6.9 |
6.9 |
6.9 |
12 |
12.5 |
10.7 |
11.7 |
| 20 |
16 |
6.3 |
16 |
300 |
10～60 |
7～320 |
0.7 |
0.7 |
33.31 |
19.3 |
19.3 |
9.7 |
19.3 |
18.5 |
19.5 |
15.7 |
16.1 |
见10通径电磁阀 |
|
| |

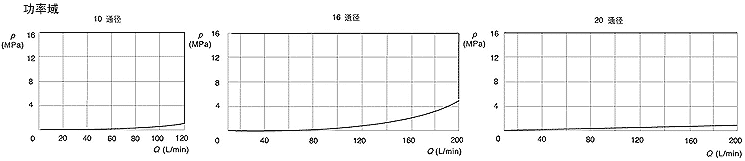

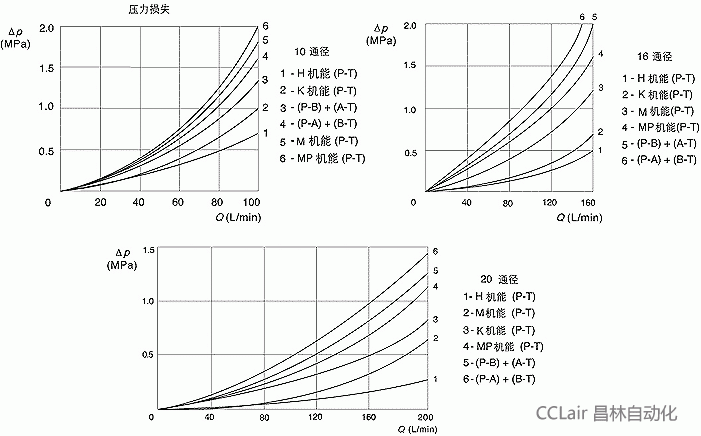

特性曲线 |
| |
 |
| |
 |
| |

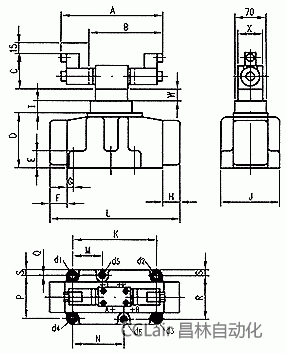

外形尺寸 |
| |
 |
| |
通径
mm |
位数 |
 |
尺寸 mm |
| A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
W |
X |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
| 10 |
二位 |
普通型 |
0 |
194 |
97 |
86 |
28 |
35 |
25 |
35 |
69 |
54 |
174 |
0 |
0 |
0 |
0 |
46 |
11.5 |
0 |
0 |
48 |
Φ6.6 |
Φ6.6 |
Φ6.6 |
Φ6.6 |
0 |
0 |
| 低功率型 |
0 |
174 |
70 |
0 |
50 |
48 |
| 三位 |
普通型 |
214 |
197 |
97 |
0 |
0 |
48 |
| 低功率型 |
174 |
174 |
70 |
0 |
50 |
48 |
| 16 |
二位 |
普通型 |
0 |
142 |
97 |
106 |
50 |
25 |
18 |
32 |
90 |
101.2 |
193 |
34.1 |
50 |
69.9 |
1.6 |
71.5 |
10 |
0 |
0 |
48 |
Φ11 |
Φ11 |
Φ11 |
Φ11 |
Φ7 |
Φ7 |
| 低功率型 |
0 |
111 |
70 |
0 |
50 |
48 |
| 三位 |
普通型 |
206 |
0 |
97 |
0 |
0 |
48 |
| 低功率型 |
156 |
0 |
70 |
0 |
50 |
48 |
| 20 |
二位 |
普通型 |
0 |
209 |
117 |
115 |
32 |
36 |
18 |
36 |
116 |
130.2 |
262 |
53.2 |
77 |
92.1 |
0 |
92.1 |
11.9 |
0 |
0 |
62 |
Φ13 |
Φ13 |
Φ13 |
Φ13 |
Φ13 |
Φ13 |
| 低功率型 |
0 |
111 |
70 |
30 |
50 |
48 |
| 三位 |
普通型 |
294 |
0 |
117 |
0 |
0 |
62 |
| 低功率型 |
156 |
0 |
70 |
30 |
50 |
48 |
|
| |
注：使用低功率型阀，外控压力低于6.3Mpa时，无W尺寸。 |
| |
连接底板 |
| |
通径 10mm(GB2514-AC-05-4-A/ISO-4401-AC-05-4-A) |
通径16mm(GB2514-AD-07-4-A/ISO-4401-AD-07-4-A) |
| |
 |
 |
| |
| |
尺寸mm |
| P |
A |
B |
T1 |
T2 |
X |
Y |
F1 |
F2 |
F3 |
F4 |
| X |
27 |
16.7 |
37.3 |
3.2 |
50.8 |
-7.9 |
61.9 |
0 |
54 |
54 |
0 |
| Y |
6.3 |
21.4 |
21.4 |
32.5 |
32.5 |
11.1 |
11.1 |
0 |
0 |
46 |
46 |
| Φ |
11.2
max |
11.2
max |
11.2
max |
11.2
max |
11.2
max |
7
max |
7
max |
M6 |
M6 |
M6 |
M6 |
|
| |
尺寸mm |
| P |
A |
B |
T |
X |
Y |
G1 |
G2 |
F1 |
F2 |
F3 |
F4 |
F5 |
F6 |
| X |
50 |
34.1 |
65.9 |
18.3 |
76.6 |
88.1 |
76.6 |
18.3 |
0 |
101.6 |
101.6 |
0 |
34.1 |
50 |
| Y |
14.3 |
55.6 |
55.6 |
14.3 |
15.9 |
57.2 |
0 |
69.9 |
0 |
0 |
69.9 |
69.9 |
-1.6 |
71.5 |
| Φ |
17.5
max |
17.5
max |
17.5
max |
17.5
max |
6.3
max |
6.3
max |
4 |
4 |
M10 |
M10 |
M10 |
M10 |
M6 |
M6 |
|
| |
通径20mm(GB2514-AE-08-4-A/ISO-4401-AE-08-4-A) |
|
| |
|
|
| |
| |
尺寸mm |
| P |
A |
B |
T |
X |
Y |
G1 |
G2 |
F1 |
F2 |
F3 |
F4 |
F5 |
F6 |
| X |
77 |
53.2 |
100.8 |
29.4 |
17.5 |
112.7 |
94.5 |
29.4 |
0 |
130.2 |
130.2 |
0 |
53.2 |
77 |
| Y |
17.5 |
74.6 |
74.6 |
17.5 |
73 |
19 |
-4.8 |
92.1 |
0 |
0 |
92.1 |
92.1 |
0 |
92.1 |
| Φ |
23.4
max |
23.4
max |
23.4
max |
23.4
max |
11.2
max |
11.2
max |
7.5 |
7.5 |
M12 |
M12 |
M12 |
M12 |
M12 |
M12 |
|
|
| |

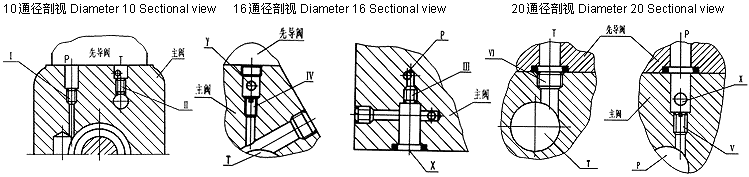

控制、泄漏四种状态说明 |
| |
 |
| |
| 符号 |
 |
|
 |
 |
| 状态 |
内控内泄 |
内控外泄 |
外控内泄 |
外控外泄 |
| 保留 |
|
II,IV,VI |
I,III,V |
I,II,III,IV,V,VI |
| 去除 |
I,II,III,IV,V,VI |
I,III,V |
II,IV,VI |
|
|
